Vid design av en vridfjäder är det många parametrar att tänka på. EWES kommer i detta kapitel att ge dig den
support som du behöver för att hitta optimal vridfjäder. Vi kan förse dig med lösningar för vridfjädrar i tråddia-
meter från 0,10 mm upp till 12,00 mm.
TABELL

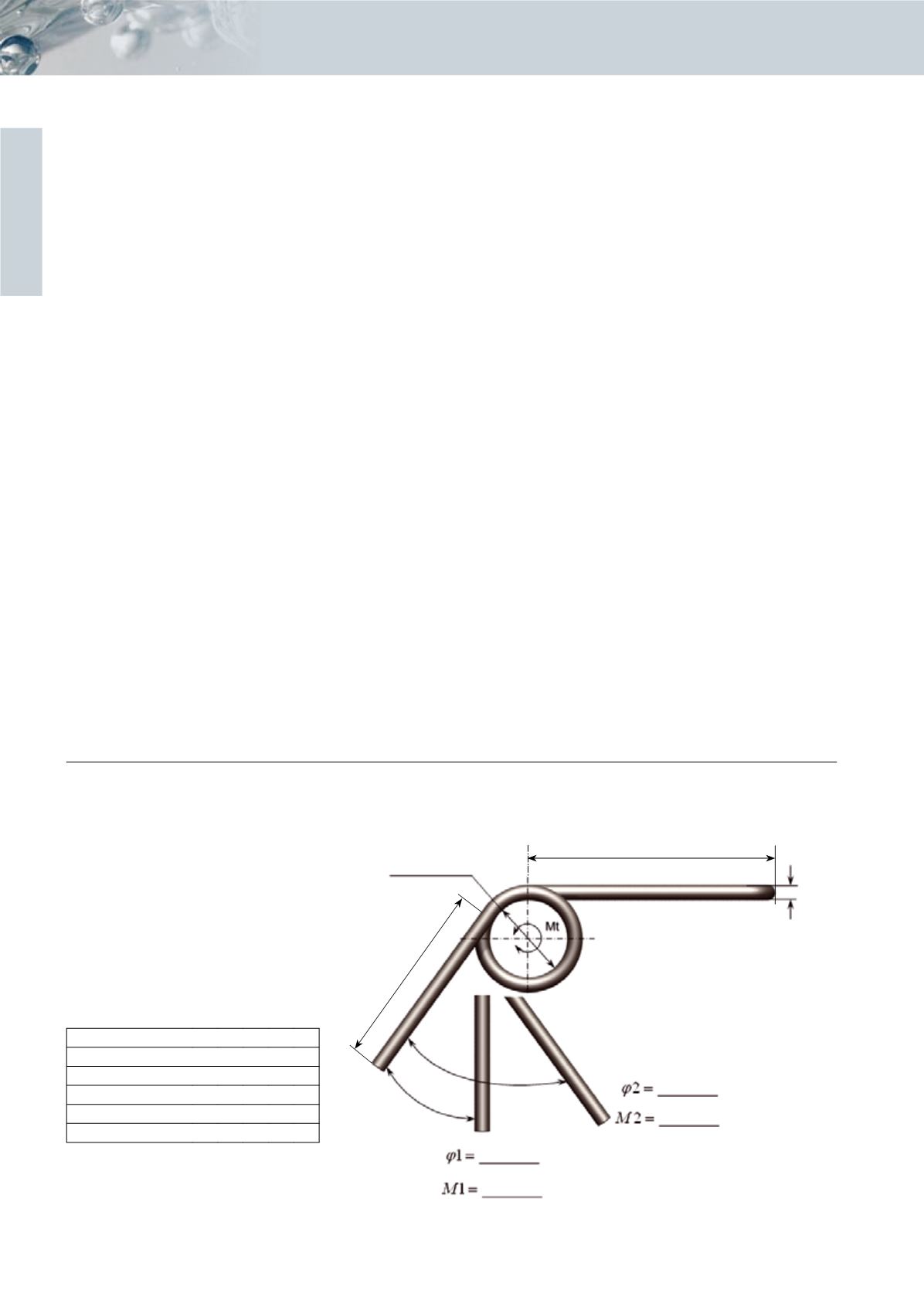

För stöd i designprocessen, fyll i dina data i
figur och tabell nedan. Kontakta sedan oss på
EWES så hjälper vi dig att möta dina krav på
optimal fjäder.
Material:
Ytbehandling:
Totalt antal varv
BERÄKNA FJÄDERKRAFT
För att beräkna fjäderkraften behövs ett antal värden:
De = Ytterdiameter
d
= Tråddiameter
L0 = Fri längd
n
= Antal varv
A, C = Skänkellängd
Att beräkna kraften för en vridfjäder vid en exakt vinkel är mer
komplicerat jämfört med kraften för tryck- och dragfjädrar.
Fjäderkraften hos en vridfjäder är linjär mot det antal grader fjädern
arbetar. Det vill säga, vid fjäderkraft 1 N vid 10° så blir fjäderkraften
2 N vid 20° etc.
50
| EWES STÅLFJÄDER
vridfjädrar
Di =_________
c =_________
d =_________
A =_________
