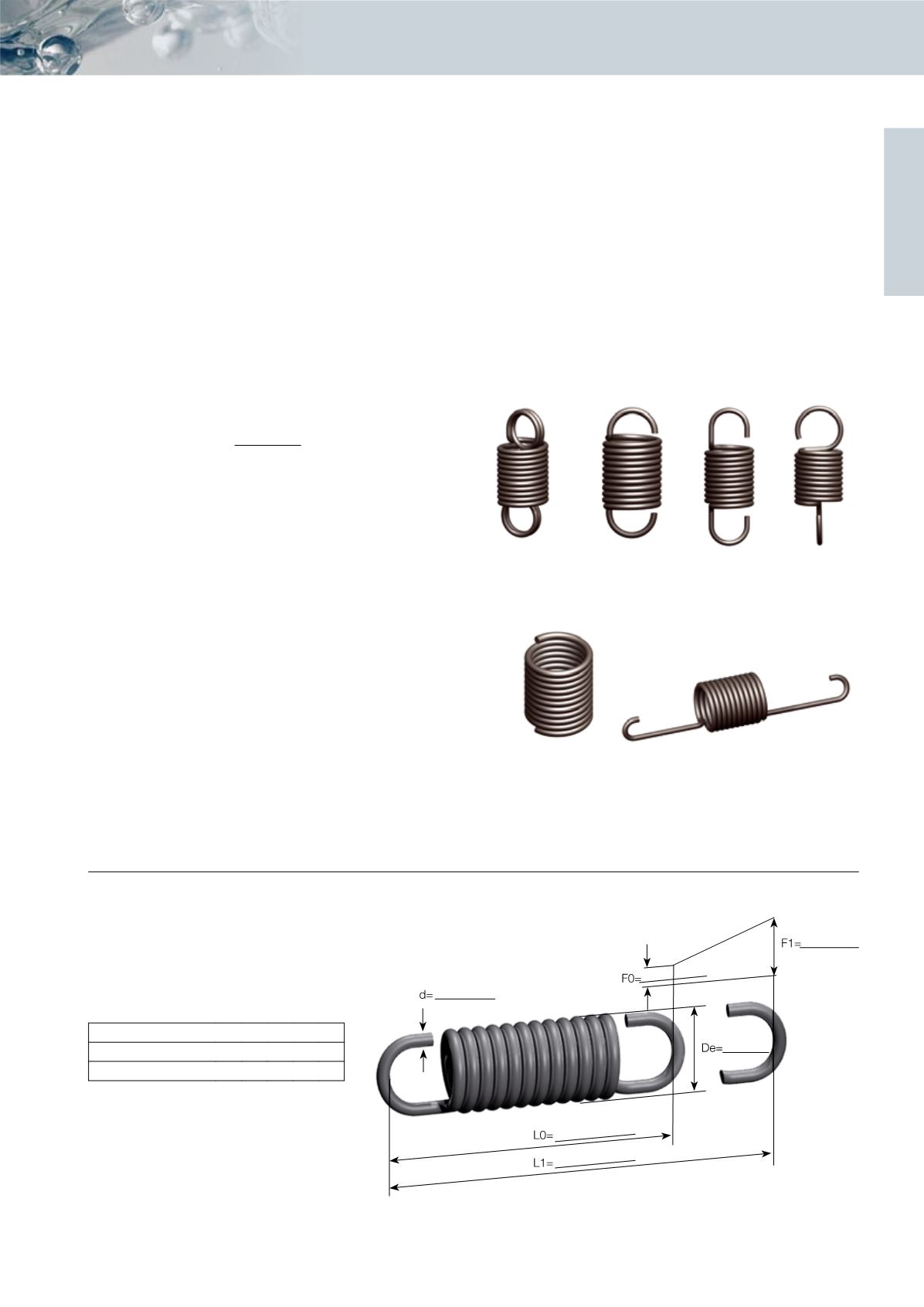

Konstruktion av dragfjädrar
Vid design av en dragfjäder är det många parametrar att tänka på. EWES kommer i detta kapitel att ge dig den
support som du behöver för att hitta optimal dragfjäder. EWES kan förse dig med lösningar för dragfjädrar i
tråddiameter från 0,10 mm upp till 12,00 mm.
BERÄKNA FJÄDERKRAFT
För att beräkna fjäderkraften behövs ett antal värden:
De = Ytterdiameter
d = Tråddiameter
L0 = Fri längd
n = Antal varv
F0 = Förspänning
Med dessa värden beräknas fjäderns kraft (F1) vid en viss längd
(L1) med den generella formeln:
F1 = F0 + k(L1 - L0), k =
G = Materialets skjuvmodul
TABELL
För stöd i designprocessen, fyll i dina data i figuren och tabellen
nedan. Kontakta sedan oss på EWES så hjälper vi dig att möta dina
krav på optimal fjäder.
OBS! Alla dragfjädrar har en förspänning (F0).
Material:
Ytbehandling:
Antal varv:
ÄNDUTFORMNING
Det finns många olika typer av ändutformningar/öglor. Nedan
finner du de mest använda typerna bland dragfjädrar. Förutom
dessa, finns även många andra sätt att designa öglor. Kontakta
oss för mer information om speciell ändutformning/ögla eller om
du har frågor.
Tysk
dubbel ögla
Tysk
D ögla
Tysk ögla Engelsk ögla
Utan öglor
Krokar
dragfjädrar
G · d
4
64Dm
3
· n
