| EWES STÅLFJÄDER
Vid design av en tryckfjäder är det många parametrar att tänka på. EWES kommer i detta kapitel att ge dig den
support som du behöver för att hitta optimal tryckfjäder. Vi kan förse dig med lösningar för tryckfjädrar i tråd-
diameter från 0,10 mm upp till 12,00 mm.
BERÄKNA FJÄDERKRAFT
De = Ytterdiameter
d = Tråddiameter
L0 = Fri Längd
n = Antal Varv
Beräkna fjäderkraften (F1) vid en viss kompression (L1) med den
generella formeln:
F1 = k
(L
0
- L
1), k
=
G = Materialets skjuvmodul
Dm = Fjäderkroppens medeldiameter
G · d
4
64Dm
3
· n
TABELL
För stöd i designprocessen, fyll i dina data i figuren och tabellen nedan.
Kontakta sedan oss på EWES så hjälper vi dig att möta dina krav på optimal fjäder.
L0 =___________
L1 =___________
L st
H
De =__________
A
d =___________
F1 =___________
Material:
Ytbehandling:
Antal varv:
Aktiva varv:
Nedlagda ändvarv:
Ja:
Nej:
Slipade ändvarv:
Ja:
Nej:

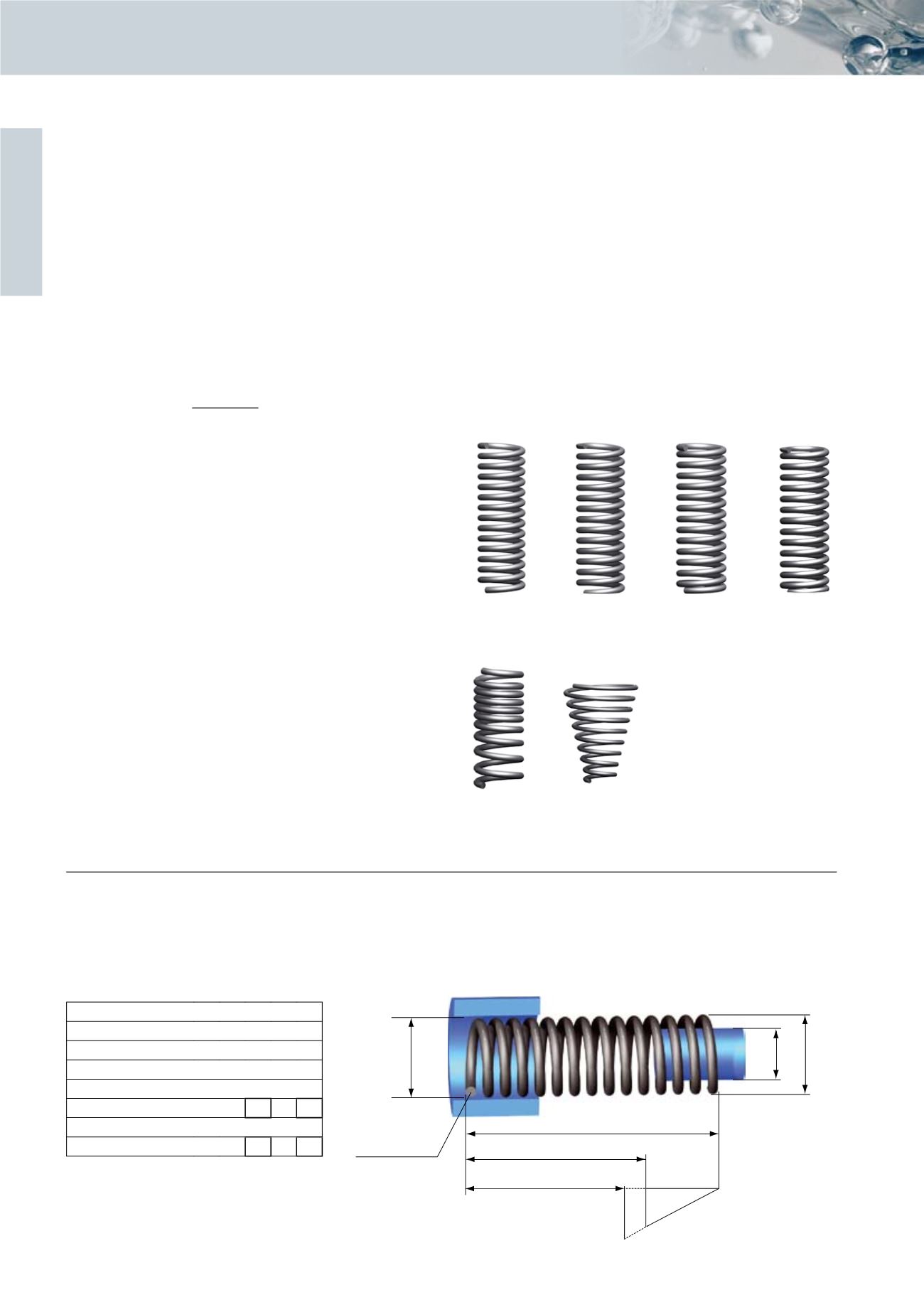

ÄNDUTFORMNING
För att erhålla bättre kontaktyta mot en plan yta kan ändvarven läg-
gas ned. Vid beräkning skall man därför inte räkna med de nedlagda
ändvarven då dessa ej påverkar fjäderkraften. Vid högt ställda krav
på längd- och krafttoleranser kan fjäderns ändvarv planslipas. Detta
medför också att en fin, plan yta i fjäderns ändar erhålls.
Nedan finner du några vanliga ändutformningar:
Öppen,
oslipad
Öppen,
slipad
Nedlagda
ändvarv,
oslipad
Nedlagda
ändvarv,
slipad
Progressiv
stigning
Konisk
fjäderkropp
Tryckfjädrar
