| EWES STÅLFJÄDER
Ewes dragfjädrar har ett stort användningsområde inom ut-
vecklings-, experiment-, prototyp- och underhållsarbete och har
specificerats och konstruerats utefter krav på hög precision.
Alla dragfjädrar har rak fjäderkropp med slutna öglor i samma
diameter som fjäderkroppen.
Material
EN10270-1
Fjäderstål
EN10270-3-1.4310 Fjäderstål rostfritt
Öglor
Öppna tyska öglor. Öglepositionen kan variera.
Toleranser
Alla dimensioner och krafter enligt DIN 2097 (Gütegrad 2).
Yta
Normal tråd, anoljad. Kulbombade och ytbehandlade fjädrar kan
erbjudas vid förfrågan.
Räkna med extra leveranstid vid särskild ytbehandling.
För att beräkna kraften vid varje inspänd längd använd
fjäderkonstant (R) x utdragning (L1-L0) + förspänningskraft (F0).
1 N = 0,102 Kp och 1 Kp = 9,80665 N
Förspänningskraften är endast för referens och kan variera.

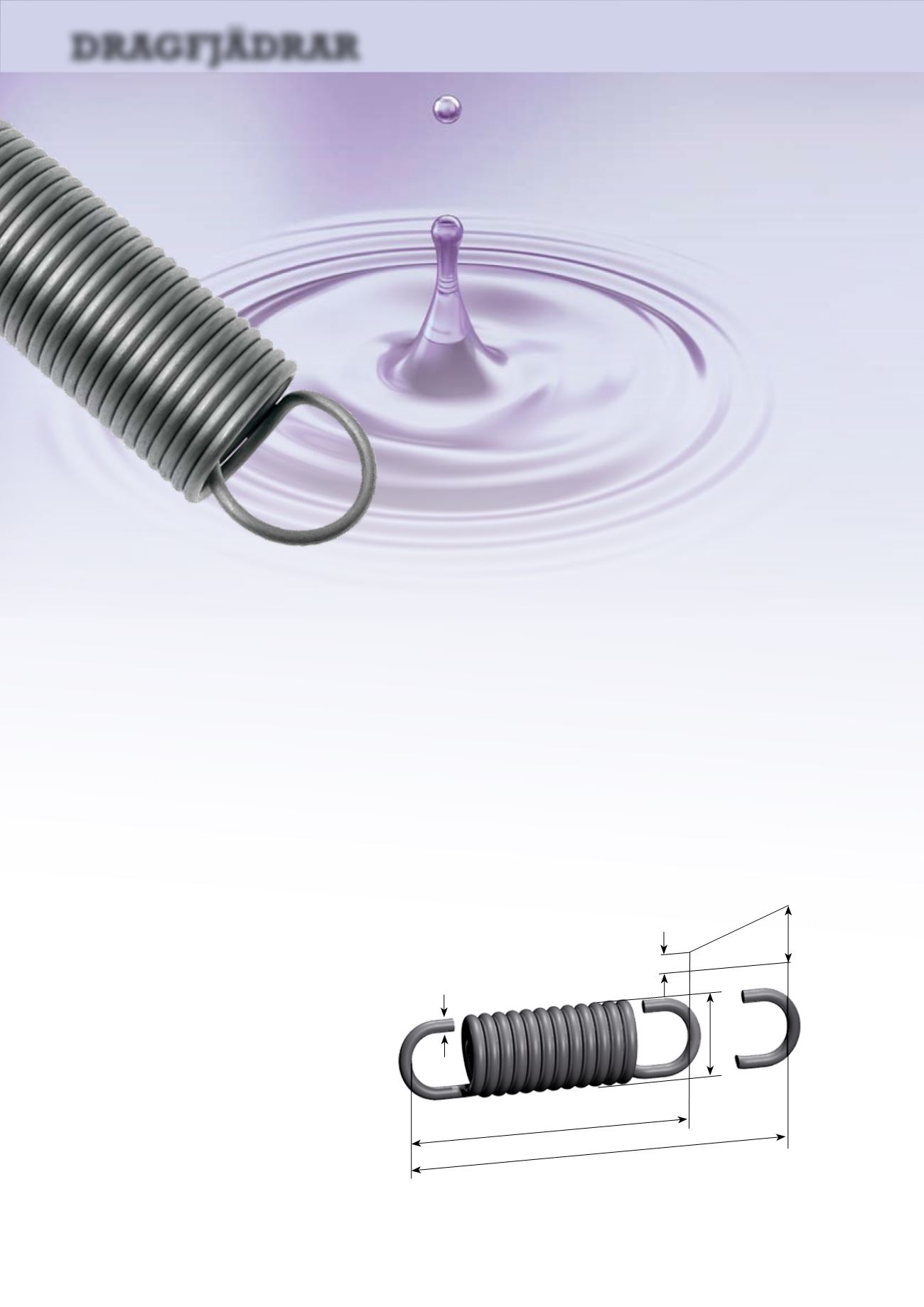

dragfjädrar
De = Ytterdiameter (mm)
d = Tråddiameter (mm)
L0 = Obelastad längd (mm)
L1 = Belastad längd (mm)
F0 = Förspänning (mm)
F1 = Kraft (N)
R = Fjäderkontant (N/mm)
F1
F0
De
L0
L1
d
